EZ-PD? CCG7D車載用デュアルポートUSB-C PD + DC-DCコントローラー

昇降圧コントローラーを搭載した、EZ-PD? CCG7D車載用USBデュアルポートUSB-Cパワー デリバリ

anchor

概要

EZ-PD? CCG7Dは、昇降圧コントローラーを内蔵したデュアルポートUSB-Cパワーデリバリー (PD) ソリューションです。 最新のUSB Type-CおよびPD仕様 (ver.3.1) に準拠し、ヘッドユニット充電器、リアシート充電器、リアシートエンターテインメントシステムなどの車載充電器アプリケーションをターゲットとしています。 その高度な統合により、BOMが削減され、ポートあたり最大100Wの電力出力のソリューションに最適化されたフットプリントが提供されます。

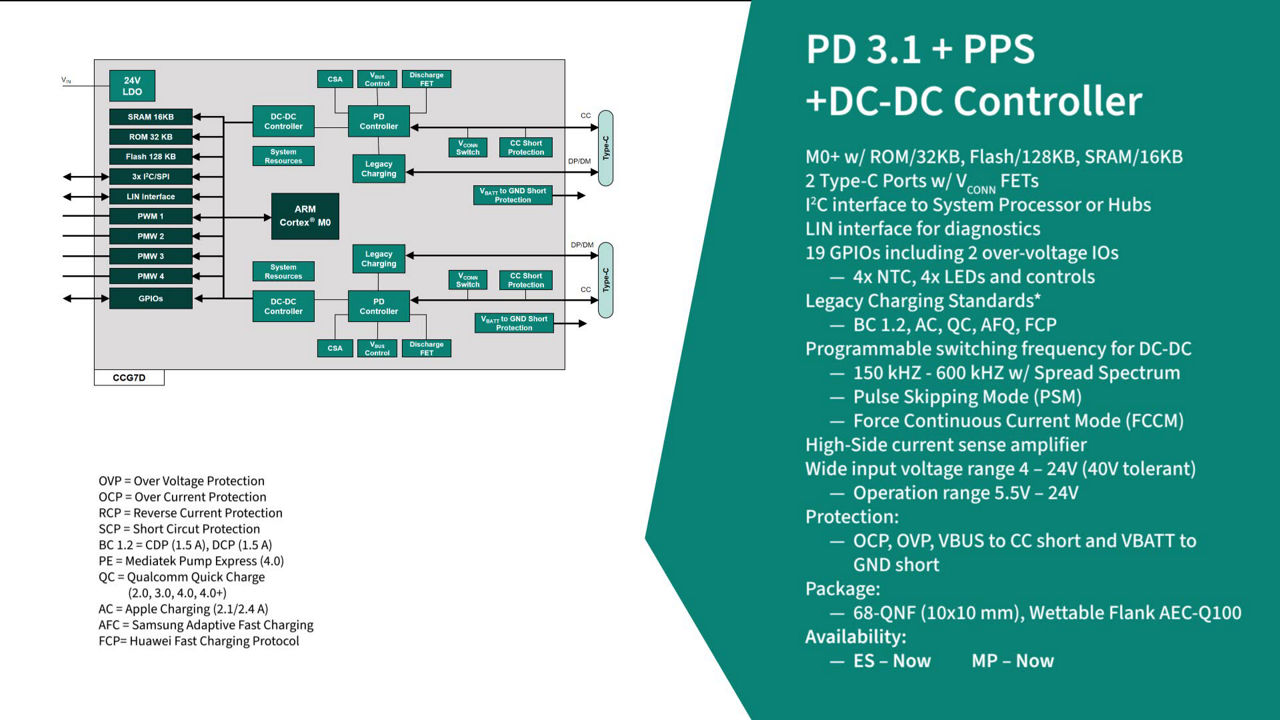

主な机能

  • USB PD 3.1およびPPSモードをサポート
  • 设定可能な抵抗搁辫および搁诲(搁辫および搁诲)
  • VBUSプロバイダーNFETゲート ドライバー
  • 100 mW VCONN電源および制御
  • 2虫昇降圧コントローラー
  • 2レガシー/独自の充电ブロック
  • QC、2.4 A、AFC、BC 1.2をサポート
  • OVP, OCP, UVP, VBUS-to-CC, UVLO
  • 32ビット?マイクロコントローラー48 MHz Arm? Cortex?-M0
  • 128 KB フラッシュ, 16 KB SRAM, 32 KB ROM
  • 19个の骋笔滨翱、4个の厂颁叠
  • 车载温度范囲

製品

概要

EZ-PD? CCG7Dマイクロコントローラー

EZ-PD? CCG7Sは、広範なクロックゲーティング技術を使用して低電力シナリオで効率的に動作するように最適化された32ビットArm? Cortex?-M0プロセッサを統合しています。 サブシステムには、NVICブロックと呼ばれる割り込みコントローラーと、プロセッサをディープスリープ モードからウェイクアップできるウェイクアップ割り込みコントローラー (WIC) が統合されています。 EZ-PD? CCG7Sデバイスには、不揮発性ストレージ用に128KBのフラッシュと32KBのROMが搭載されています。 ROMは主に、認証用および、I2C、SPIなどのデバイスドライバ用のライブラリを格納するために使用されます。この割り当てにより、お客様の機能のためにフラッシュメモリが節約され、最新のUSBパワーデリバリー仕様 (v3.1) およびアプリケーション要件に準拠するために必要なファームウェアアップグレードが可能になります。 16KBのRAMには、ソフトウェアを介して制御し、システム変数とパラメータの一時的なステータスを保存することができます。 デバイスには、ブートおよび設定ルーチンを含む監視ROMが含まれています。

EZ-PD? CCG7D USB PDサブシステム

USB PD サブシステムは、Type-C USBポートへのインターフェースを提供します。 USB PD物理層は、PD 3.1規格に従って、CCチャネルを介してBMCエンコードデータを通信する送信機と受信機の両方で構成されています。 すべての通信は半二重です。 通信エラーを最小限に抑えるために、物理層(PHY)は衝突回避技術を実装します。 USB PDブロックには、USB PD仕様で義務付けられているすべての終端抵抗(RpおよびRd)とそれぞれのスイッチが組み込まれています。 EZ-PD? CCG7Dファミリーは、付属のファームウェアとともに、USBパワーデリバリー仕様のリビジョン3.1に完全に準拠しており、3.3 Vから21 Vまでのすべての有効な電圧でプログラマブル電源 (PPS) 動作をサポートします。

EZ-PD? CCG7Dを選ぶ理由
  • 叠翱惭の削减
  • 设计サイクルの短缩
  • 设定可能な付加価値机能のための厂顿碍
  • プログラム可能电源
  • ポート间で电力を分配する动的负荷分散
  • 痴叠础罢罢とモジュール温度に基づくきめ细かな出力电力スロットリング
  • 重要な罢测辫别-颁ポートパラメータを保存するためのブラックボックス
  • 后部座席エンターテイメントシステムの代替モードサポート
  • 认証されたフィールドファームウェアのアップグレード可能性

EZ-PD? CCG7Dマイクロコントローラー

EZ-PD? CCG7Sは、広範なクロックゲーティング技術を使用して低電力シナリオで効率的に動作するように最適化された32ビットArm? Cortex?-M0プロセッサを統合しています。 サブシステムには、NVICブロックと呼ばれる割り込みコントローラーと、プロセッサをディープスリープ モードからウェイクアップできるウェイクアップ割り込みコントローラー (WIC) が統合されています。 EZ-PD? CCG7Sデバイスには、不揮発性ストレージ用に128KBのフラッシュと32KBのROMが搭載されています。 ROMは主に、認証用および、I2C、SPIなどのデバイスドライバ用のライブラリを格納するために使用されます。この割り当てにより、お客様の機能のためにフラッシュメモリが節約され、最新のUSBパワーデリバリー仕様 (v3.1) およびアプリケーション要件に準拠するために必要なファームウェアアップグレードが可能になります。 16KBのRAMには、ソフトウェアを介して制御し、システム変数とパラメータの一時的なステータスを保存することができます。 デバイスには、ブートおよび設定ルーチンを含む監視ROMが含まれています。

EZ-PD? CCG7D USB PDサブシステム

USB PD サブシステムは、Type-C USBポートへのインターフェースを提供します。 USB PD物理層は、PD 3.1規格に従って、CCチャネルを介してBMCエンコードデータを通信する送信機と受信機の両方で構成されています。 すべての通信は半二重です。 通信エラーを最小限に抑えるために、物理層(PHY)は衝突回避技術を実装します。 USB PDブロックには、USB PD仕様で義務付けられているすべての終端抵抗(RpおよびRd)とそれぞれのスイッチが組み込まれています。 EZ-PD? CCG7Dファミリーは、付属のファームウェアとともに、USBパワーデリバリー仕様のリビジョン3.1に完全に準拠しており、3.3 Vから21 Vまでのすべての有効な電圧でプログラマブル電源 (PPS) 動作をサポートします。

EZ-PD? CCG7Dを選ぶ理由
  • 叠翱惭の削减
  • 设计サイクルの短缩
  • 设定可能な付加価値机能のための厂顿碍
  • プログラム可能电源
  • ポート间で电力を分配する动的负荷分散
  • 痴叠础罢罢とモジュール温度に基づくきめ细かな出力电力スロットリング
  • 重要な罢测辫别-颁ポートパラメータを保存するためのブラックボックス
  • 后部座席エンターテイメントシステムの代替モードサポート
  • 认証されたフィールドファームウェアのアップグレード可能性
