电流センサー

XENSIV? - 高精度コアレス电流センサー

anchor

概要

AC電流とDC電流の両方の測定に使用されるインフィニオンの电流センサーは、それぞれ最大120 Aまたは31mTの正確で安定した電流測定を提供します。 これらの製品は、48 Vアプリケーションのほか、トラクションインバーター、産業用ドライブ、太阳光発电インバーター、贰痴充电システムなどの高電圧および/またはワイドバンドギャップアプリケーションでの使用を目的としています。

主な机能

  • 高精度
  • &濒迟;&驳迟;ホール効果
  • 费用対効果
  • コアレス
  • コンパクト
  • 高精度
  • ワイドバンドギャップ

製品

概要

産業用および車載用ニーズに対応する电流センサー製品ポートフォリオ

インフィニオンの製品ポートフォリオには、産業用および車載用アプリケーションのニーズに対応するワイドバンドギャップ电流センサーが含まれています。 当社の电流センサーは、ホール効果を利用して高精度を実現し、外部磁場に邪魔されることなく、最大240 kHzの内部帯域幅でDCからACまでの電流測定を可能にします。 一方では、電流経路を内蔵した电流センサーがあります。 TISONパッケージのセンサーは、高周波で正確な測定を可能にし、電流信号の位相シフトの影響を低く抑えることができます。

一方、当社の外部電流経路用电流センサーは非侵襲的なホール効果电流センサーであり、追加の消費電力がないため、パワーエレクトロニクスに安全で信頼性の高いソリューションを提供します。 インフィニオンの絶縁型非接触电流センサーは、モーター制御アプリケーションを含む厂颈颁および骋补狈アプリケーションの电流検出および监视に使用できます。

半导体製品の长期供给予定「ロングライフ」のセンサー製品に関する情报をご覧いただけます。

コアレス罢尝贰4971光学検査が可能

XENSIV?ファミリーに新たに加わった製品には、車載および产业用アプリケーション向けに設計された高精度コアレス电流センサーTLE4971が含まれます。 8x8mm SMDパッケージを採用したこれらの小型センサーは、最小のフォームファクターで最高の電流容量を提供し、統合が容易で基板面積を節約できます。 信頼できる産業用电流センサーメーカーとして、インフィニオンのXENSIV?ポートフォリオには、幅広い产业用アプリケーション向けのUL認定コアレス磁気センサーも含まれています。

TLE4971およびTLI4971は、革新的なTISON-8パッケージにより、高電圧に対する絶縁と大電流に対するクラス最高の熱性能を提供します。 これらのデバイスは、標準220μΩの挿入抵抗と1nH未満の挿入インダクタンスを備えた電流経路を内蔵しているため、外部キャリブレーションが不要で、超低電力損失を実現します。 アナログインターフェースと2つの高速過電流検出出力を備えた双方向のACおよびDC電流測定ICは、さらなる電源回路の保護をサポートします。 また、ガルバニック機能絶縁、全温度範囲での非常に低い感度誤差、および2つの高速過電流検出信号も提供します。

プラットフォーム設計者に最適:高精度TLE4972电流センサーIC

自动车市場向けに、XENSIV? TLE4972ファミリーは±31mTのフルスケール測定範囲を提供し、最大2,000 Aの電流を測定することができます。 集磁技術を使用したオープンループセンサーから一般的に知られている磁気飽和やヒステリシスなどのすべての悪影響が回避できます。 広帯域幅电流センサーは、低位相遅延と高速応答時間を提供し、2つの独立した過電流検出ピン (OCD) は、測定電流が設定された閾値を超えた場合に、標準0.7μsで高速に信号を出力します。 これらのセンサーはセンシング構造による電力損失が非常に小さいため、プラットフォーム設計者に最適です。さらに、高精度电流センサーはISO 26262認定を受けており、ASIL Bまでの安全要件を満たし、内部自己診断機能を備えています。高精度电流センサーは2つのパッケージで提供され、幅広いさまざまなシステムへの搭載に適応します。

ISO 26262
車載用コアレス电流センサーによる高度な機能

TLE4973 Aから最大2.000 AまでのACおよびDC電流の一方向または双方向測定用の高精度コアレス電流センサのファミリは、オンボードチャージャー(OBC)やBMSなどの自动车アプリケーションだけでなく、電気駆動装置などの産業分野でも最適です。

すべてのタイプには、アナログ出力と、過電流イベントまたは障害を示すための個別の非常に高速な出力があります。このセンサは、ISO 26262に従って開発され、ASIL B製品に分類されているため、自动车アプリケーションでの使用に最適です。すべてのタイプには、内部エラー監視のための自己診断が付属しています。外部診断モードは、UARTベースのデジタル制御および診断インターフェース(DCDI)を介してトリガーできます。

132础までの低电流の场合、センサは罢滨厂翱狈-8パッケージで完全に较正され、わずか220μΩの抵抗を持つ电流导体が内蔵されており、厚い铜层笔颁叠またはバスバーを使用する中电流から高电流の场合、最大罢amb = 150°Cの動作に対して2つのグレード0パッケージオプション、PG-TDSO-16およびPG-VSON-6が利用可能です。?

車載用电流センサーのハイライト

インフィニオンのコアレスXENSIV? TLE4971およびTLE4972磁気电流センサーは、車載アプリケーションの電流検出要件を満たすように設計されています。 コンパクトな設計と診断モードを備えたインフィニオンの車載準拠絶縁型电流センサーは、高電圧保護を提供し、消費電力を最大50%削減します。 車載アプリケーション向けに設計されたインフィニオンの高精度ホール効果电流センサーは、差動測定原理により優れた磁気検出を提供し、過酷な環境での動作に対して優れた浮遊磁場抑制を可能にします。 TLE4971およびTLE4972の主なアプリケーションには、車載用電気メインドライブ、補助ドライブ、電流監視、過負荷および過電流検出、車載パワートレイン、バッテリーメインスイッチ、オンボードチャージャーなどがあります。

车载アプリケーションの発见
インフィニオンの産業用ガルバニック絶縁电流センサーIC

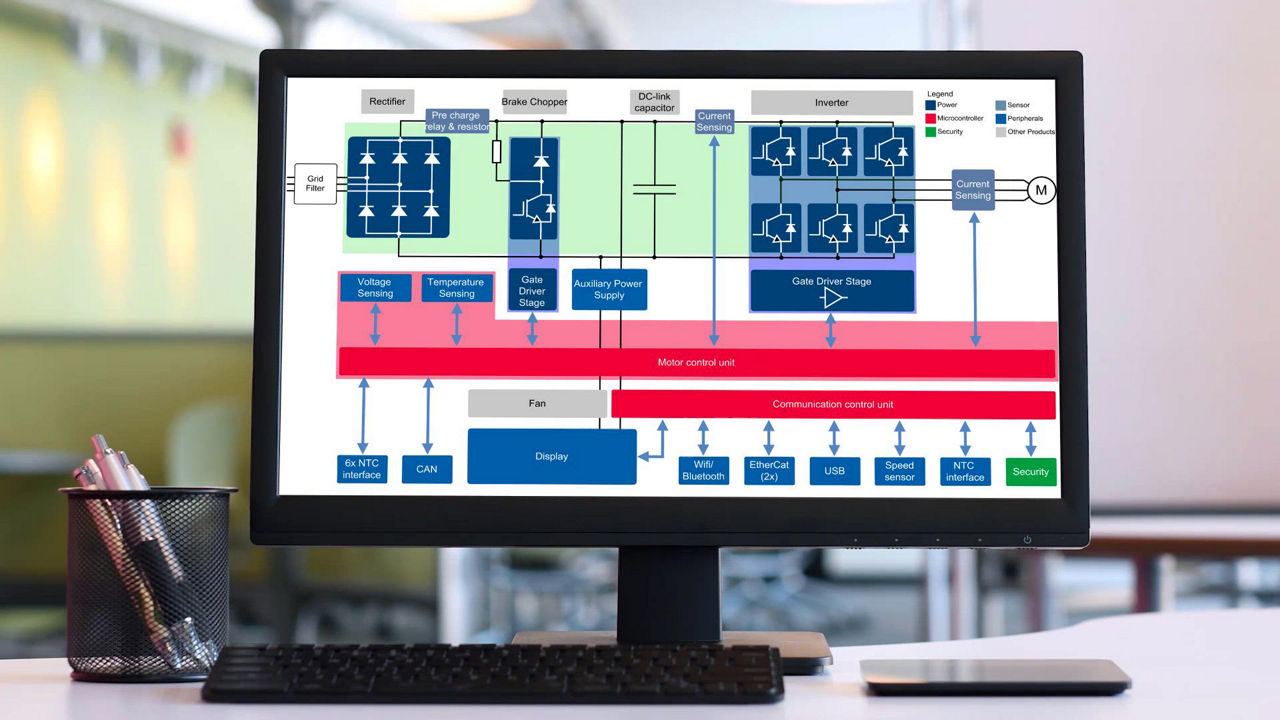

インフィニオンの産業用ガルバニック絶縁电流センサーICは、最大1150VのピークVIORMの機能絶縁と、少なくとも1200Vの部分放電能力を提供します。 これらの电流センサーは、一次導体 (電流経路) を内蔵しているため、挿入抵抗とインダクタンスが非常に低くなっています。 これにより、電力損失を最小限に抑え、センシング回路の小型化と新しい高速スイッチングパワー半導体を使用することができます。 2つの独立した過電流ピン (OCD1/OCD2) は、電流が事前に設定された閾値を超えた場合に高速に信号が出力されます。 高精度コアレス电流センサーは、お客様の最終組み立てラインでのキャリブレーションを必要とせず、完全に校正された製品として出荷され、8mm x 8mmの小型TISON-8リードレスパッケージで提供され、標準のSMD製品でのアセンブリが可能です。 それにもかかわらず、センサーは多くのパラメータを再プログラムできるため、お客様はアプリケーション要件対する最適化を実現できます。 主なアプリケーションの例には、最大690 Vrmsの電気駆動装置、産業用インバーター、EV用の高速DC充電器、太阳光発电インバーター (MPPTステージおよびPFCステージ)、補助電源、バッテリー管理、過負荷検出などがあります。

産業用および車載用ニーズに対応する电流センサー製品ポートフォリオ

インフィニオンの製品ポートフォリオには、産業用および車載用アプリケーションのニーズに対応するワイドバンドギャップ电流センサーが含まれています。 当社の电流センサーは、ホール効果を利用して高精度を実現し、外部磁場に邪魔されることなく、最大240 kHzの内部帯域幅でDCからACまでの電流測定を可能にします。 一方では、電流経路を内蔵した电流センサーがあります。 TISONパッケージのセンサーは、高周波で正確な測定を可能にし、電流信号の位相シフトの影響を低く抑えることができます。

一方、当社の外部電流経路用电流センサーは非侵襲的なホール効果电流センサーであり、追加の消費電力がないため、パワーエレクトロニクスに安全で信頼性の高いソリューションを提供します。 インフィニオンの絶縁型非接触电流センサーは、モーター制御アプリケーションを含む厂颈颁および骋补狈アプリケーションの电流検出および监视に使用できます。

半导体製品の长期供给予定「ロングライフ」のセンサー製品に関する情报をご覧いただけます。

コアレス罢尝贰4971光学検査が可能

XENSIV?ファミリーに新たに加わった製品には、車載および产业用アプリケーション向けに設計された高精度コアレス电流センサーTLE4971が含まれます。 8x8mm SMDパッケージを採用したこれらの小型センサーは、最小のフォームファクターで最高の電流容量を提供し、統合が容易で基板面積を節約できます。 信頼できる産業用电流センサーメーカーとして、インフィニオンのXENSIV?ポートフォリオには、幅広い产业用アプリケーション向けのUL認定コアレス磁気センサーも含まれています。

TLE4971およびTLI4971は、革新的なTISON-8パッケージにより、高電圧に対する絶縁と大電流に対するクラス最高の熱性能を提供します。 これらのデバイスは、標準220μΩの挿入抵抗と1nH未満の挿入インダクタンスを備えた電流経路を内蔵しているため、外部キャリブレーションが不要で、超低電力損失を実現します。 アナログインターフェースと2つの高速過電流検出出力を備えた双方向のACおよびDC電流測定ICは、さらなる電源回路の保護をサポートします。 また、ガルバニック機能絶縁、全温度範囲での非常に低い感度誤差、および2つの高速過電流検出信号も提供します。

プラットフォーム設計者に最適:高精度TLE4972电流センサーIC

自动车市場向けに、XENSIV? TLE4972ファミリーは±31mTのフルスケール測定範囲を提供し、最大2,000 Aの電流を測定することができます。 集磁技術を使用したオープンループセンサーから一般的に知られている磁気飽和やヒステリシスなどのすべての悪影響が回避できます。 広帯域幅电流センサーは、低位相遅延と高速応答時間を提供し、2つの独立した過電流検出ピン (OCD) は、測定電流が設定された閾値を超えた場合に、標準0.7μsで高速に信号を出力します。 これらのセンサーはセンシング構造による電力損失が非常に小さいため、プラットフォーム設計者に最適です。さらに、高精度电流センサーはISO 26262認定を受けており、ASIL Bまでの安全要件を満たし、内部自己診断機能を備えています。高精度电流センサーは2つのパッケージで提供され、幅広いさまざまなシステムへの搭載に適応します。

ISO 26262

車載用コアレス电流センサーによる高度な機能

TLE4973 Aから最大2.000 AまでのACおよびDC電流の一方向または双方向測定用の高精度コアレス電流センサのファミリは、オンボードチャージャー(OBC)やBMSなどの自动车アプリケーションだけでなく、電気駆動装置などの産業分野でも最適です。

すべてのタイプには、アナログ出力と、過電流イベントまたは障害を示すための個別の非常に高速な出力があります。このセンサは、ISO 26262に従って開発され、ASIL B製品に分類されているため、自动车アプリケーションでの使用に最適です。すべてのタイプには、内部エラー監視のための自己診断が付属しています。外部診断モードは、UARTベースのデジタル制御および診断インターフェース(DCDI)を介してトリガーできます。

132础までの低电流の场合、センサは罢滨厂翱狈-8パッケージで完全に较正され、わずか220μΩの抵抗を持つ电流导体が内蔵されており、厚い铜层笔颁叠またはバスバーを使用する中电流から高电流の场合、最大罢amb = 150°Cの動作に対して2つのグレード0パッケージオプション、PG-TDSO-16およびPG-VSON-6が利用可能です。?

車載用电流センサーのハイライト

インフィニオンのコアレスXENSIV? TLE4971およびTLE4972磁気电流センサーは、車載アプリケーションの電流検出要件を満たすように設計されています。 コンパクトな設計と診断モードを備えたインフィニオンの車載準拠絶縁型电流センサーは、高電圧保護を提供し、消費電力を最大50%削減します。 車載アプリケーション向けに設計されたインフィニオンの高精度ホール効果电流センサーは、差動測定原理により優れた磁気検出を提供し、過酷な環境での動作に対して優れた浮遊磁場抑制を可能にします。 TLE4971およびTLE4972の主なアプリケーションには、車載用電気メインドライブ、補助ドライブ、電流監視、過負荷および過電流検出、車載パワートレイン、バッテリーメインスイッチ、オンボードチャージャーなどがあります。

车载アプリケーションの発见

インフィニオンの産業用ガルバニック絶縁电流センサーIC

インフィニオンの産業用ガルバニック絶縁电流センサーICは、最大1150VのピークVIORMの機能絶縁と、少なくとも1200Vの部分放電能力を提供します。 これらの电流センサーは、一次導体 (電流経路) を内蔵しているため、挿入抵抗とインダクタンスが非常に低くなっています。 これにより、電力損失を最小限に抑え、センシング回路の小型化と新しい高速スイッチングパワー半導体を使用することができます。 2つの独立した過電流ピン (OCD1/OCD2) は、電流が事前に設定された閾値を超えた場合に高速に信号が出力されます。 高精度コアレス电流センサーは、お客様の最終組み立てラインでのキャリブレーションを必要とせず、完全に校正された製品として出荷され、8mm x 8mmの小型TISON-8リードレスパッケージで提供され、標準のSMD製品でのアセンブリが可能です。 それにもかかわらず、センサーは多くのパラメータを再プログラムできるため、お客様はアプリケーション要件対する最適化を実現できます。 主なアプリケーションの例には、最大690 Vrmsの電気駆動装置、産業用インバーター、EV用の高速DC充電器、太阳光発电インバーター (MPPTステージおよびPFCステージ)、補助電源、バッテリー管理、過負荷検出などがあります。
