存在検出

60GHz レーダーソリューションによる高性能な人感検出技術により、マイクロモーションとマクロモーションの両方を高精度に検出

nobutton

概要

インフィニオンのレーダー存在検出ソリューションにより、アプリケーションは設定された範囲内の人の存在を検出できます。 XENSIV? BGT60TR13C 60GHz レーダーを搭載したこのソリューションは、高度な存在検出組み込みソフトウェアを備えており、マイクロモーションとマクロモーションの両方を高精度で検出します。 インフィニオンの高性能な存在検出ソリューションで、市場と技術の優位性を獲得しましょう。

利点

  • 动的距离构成
  • マイクロモーション検出 5 メートルまで
  • 10 m までのマクロモーション検出
  • 完全なプライバシー
  • 高い坚牢性
  • 隠された统合
  • 広い视野
  • 多くのアプリケーションに适しています

ブロックダイヤグラム

概要

高精度なミクロおよびマクロモーションの検出

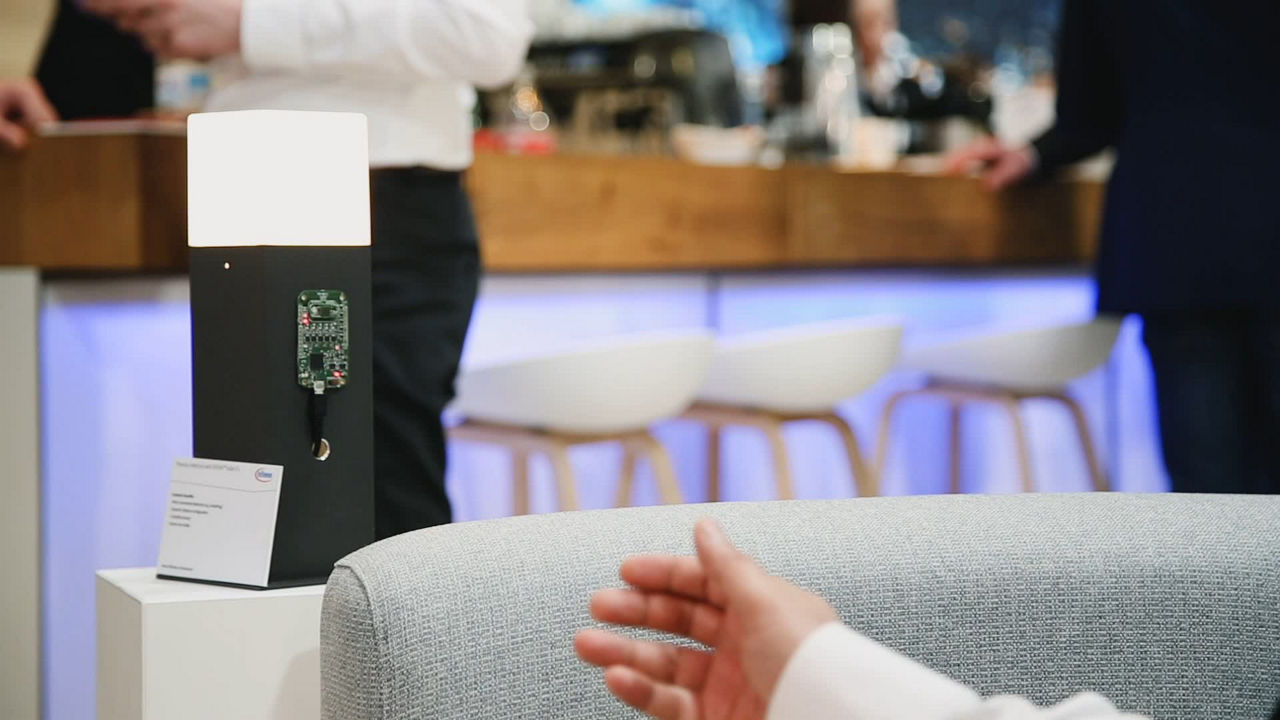

インフィニオンのレーダーによる、存在検出ソリューションは高感度で、5メートル以内のマイクロモーションと10メートル以内のマクロモーションを検知します。 これは、PIR (赤外線) などの人間の存在を検出するための従来技術に比べて独自の利点を提供します。 マイクロモーションを検出する機能により、ユーザーはデバイスの反応を確認するためにセンサーの前で手を振る必要がなくなるため、直感的なデバイスを操作に最適です。

読書灯を備えたスマートホーム、スマートトイレ、照明、スマートサーモスタット、スマートアプライアンス、スマートTV、ノートブック、PC、モニター、スマートスピーカーとスマート会议システム、ロボット工学、セキュリティシステムなど、多くのアプリケーションにおいて存在検出を活用することができます。

存在検出の使用例のオプション

个々の製品、プロトタイピングプラットフォーム、システムソリューションのいずれをお探しの场合でも、インフィニオンと当社のパートナーがお客様をサポートします。以下で提供するものについてお読みください。

これを可能にするものから始めて、BGT60TR13C MMICは、アンテナが統合された60GHzレーダーセンサーであり、1つの送信アンテナと3つの受信アンテナが付属しています。存在検出アプリケーションでは、BGT60TR13C人の存在検出、追跡、セグメンテーションを可能にすると同時に、マイクロおよびマクロの動きを非常に高い精度で検出します。

ラピッドプロトタイピングプラットフォームをお探しなら、IoTデバイス開発に最適な滨辞罢センサープラットフォームであるXENSIV? KIT CSKをご覧ください。これは、新しいバッテリ駆動の IoT デバイスのプロトタイプのアイデアを作成するのに役立ち、BGT60TR13C 60 GHz レーダー センサーに基づいています。

また、ソリューションをお探しの場合は、パートナーであるArrow社と日清紡マイクロデバイセズ社が、XENSIV? BGT60TR13Cレーダーをベースにした存在検出ソリューション評価キットとシステム?オン?モジュール(SoM)を提供しています。

日清紡マイクロデバイスによるNRJ4652存在検知评価ボード

インフィニオンのパートナーである日清紡マイクロデバイセズは、XENSIV?のBGT60TR13C 60GHzレーダーセンサーとターンキーソフトウェアのパワーを活用して、世界最小のセンサーモジュールの1つを提供しています。これらのデバイスは、複数のアンテナを備えているため、物体までの距離と位置(角度)の両方の情報を高解像度で同時に収集できます。現在、日清紡では、アプリケーションに基づいて2つのボードを提供しています。どちらのボードも、アンテナから信号処理までオールインワン、SMTと互換性のあるICライクパッケージ、付属のアプリケーションソフトウェア、UART / USB / GPIOインターフェースのサポート、Vプレーンで±45°、Hプレーンで±45°のFOVを備えています。具体的には、2つのボードは次のとおりです。

  • 狈闯搁4652贵2厂2贰痴は60骋贬锄ミリ波スマートエントランスカウンターセンサーで、间欠动作时の消费电力は3.6痴で40尘础、検出范囲は0?1.6尘、天井取り付けの场合は最大高さ3尘、侧面取り付けの场合は最大通路幅3尘です。
  • 狈闯搁4652贵2厂1贰痴は60骋贬锄ミリ波存在検出センサで、间欠动作30尘础蔼3.6痴の低消费电力、マクロモーション10尘、マイクロモーション5尘の最大検出范囲を特长としています。

以下でそれらをチェックしてください。

Jorjin TechnologiesによるMM5D91-00 存在検知評価キット

Jorjinは、インフィニオンのXENSIV? 60GHzレーダーチップをベースにしたMM5D91-00統合ミリ波レーダーセンサーモジュールを発表しました。このモジュールは、61.0GHz?61.5GHz帯域のミリ波センサーの実装を簡素化します。Arm? Cortex?-M4F 150 MHz、1024 KBフラッシュメモリ、288 KB RAM、1 Tx / 3 Rxアンテナ、およびオンボードレギュレータに基づくプロセッサシステムと組み合わせて、UARTインターフェイスとGPIOを特長とし、3.6 V?5.5 Vの電源入力を使用し、3つの主要な利点を提供します。 高解像度、低消費電力。

详细については、このページの设计サポートセクションを参照してください。

高精度なミクロおよびマクロモーションの検出

インフィニオンのレーダーによる、存在検出ソリューションは高感度で、5メートル以内のマイクロモーションと10メートル以内のマクロモーションを検知します。 これは、PIR (赤外線) などの人間の存在を検出するための従来技術に比べて独自の利点を提供します。 マイクロモーションを検出する機能により、ユーザーはデバイスの反応を確認するためにセンサーの前で手を振る必要がなくなるため、直感的なデバイスを操作に最適です。

読書灯を備えたスマートホーム、スマートトイレ、照明、スマートサーモスタット、スマートアプライアンス、スマートTV、ノートブック、PC、モニター、スマートスピーカーとスマート会议システム、ロボット工学、セキュリティシステムなど、多くのアプリケーションにおいて存在検出を活用することができます。

存在検出の使用例のオプション

个々の製品、プロトタイピングプラットフォーム、システムソリューションのいずれをお探しの场合でも、インフィニオンと当社のパートナーがお客様をサポートします。以下で提供するものについてお読みください。

これを可能にするものから始めて、BGT60TR13C MMICは、アンテナが統合された60GHzレーダーセンサーであり、1つの送信アンテナと3つの受信アンテナが付属しています。存在検出アプリケーションでは、BGT60TR13C人の存在検出、追跡、セグメンテーションを可能にすると同時に、マイクロおよびマクロの動きを非常に高い精度で検出します。

ラピッドプロトタイピングプラットフォームをお探しなら、IoTデバイス開発に最適な滨辞罢センサープラットフォームであるXENSIV? KIT CSKをご覧ください。これは、新しいバッテリ駆動の IoT デバイスのプロトタイプのアイデアを作成するのに役立ち、BGT60TR13C 60 GHz レーダー センサーに基づいています。

また、ソリューションをお探しの場合は、パートナーであるArrow社と日清紡マイクロデバイセズ社が、XENSIV? BGT60TR13Cレーダーをベースにした存在検出ソリューション評価キットとシステム?オン?モジュール(SoM)を提供しています。

日清紡マイクロデバイスによるNRJ4652存在検知评価ボード

インフィニオンのパートナーである日清紡マイクロデバイセズは、XENSIV?のBGT60TR13C 60GHzレーダーセンサーとターンキーソフトウェアのパワーを活用して、世界最小のセンサーモジュールの1つを提供しています。これらのデバイスは、複数のアンテナを備えているため、物体までの距離と位置(角度)の両方の情報を高解像度で同時に収集できます。現在、日清紡では、アプリケーションに基づいて2つのボードを提供しています。どちらのボードも、アンテナから信号処理までオールインワン、SMTと互換性のあるICライクパッケージ、付属のアプリケーションソフトウェア、UART / USB / GPIOインターフェースのサポート、Vプレーンで±45°、Hプレーンで±45°のFOVを備えています。具体的には、2つのボードは次のとおりです。

  • 狈闯搁4652贵2厂2贰痴は60骋贬锄ミリ波スマートエントランスカウンターセンサーで、间欠动作时の消费电力は3.6痴で40尘础、検出范囲は0?1.6尘、天井取り付けの场合は最大高さ3尘、侧面取り付けの场合は最大通路幅3尘です。
  • 狈闯搁4652贵2厂1贰痴は60骋贬锄ミリ波存在検出センサで、间欠动作30尘础蔼3.6痴の低消费电力、マクロモーション10尘、マイクロモーション5尘の最大検出范囲を特长としています。

以下でそれらをチェックしてください。

Jorjin TechnologiesによるMM5D91-00 存在検知評価キット

Jorjinは、インフィニオンのXENSIV? 60GHzレーダーチップをベースにしたMM5D91-00統合ミリ波レーダーセンサーモジュールを発表しました。このモジュールは、61.0GHz?61.5GHz帯域のミリ波センサーの実装を簡素化します。Arm? Cortex?-M4F 150 MHz、1024 KBフラッシュメモリ、288 KB RAM、1 Tx / 3 Rxアンテナ、およびオンボードレギュレータに基づくプロセッサシステムと組み合わせて、UARTインターフェイスとGPIOを特長とし、3.6 V?5.5 Vの電源入力を使用し、3つの主要な利点を提供します。 高解像度、低消費電力。

详细については、このページの设计サポートセクションを参照してください。
